ロボットアームを使用し、原材料を仕分ける

事前準備

DataMesh FactVerseハンズオンラボからハンズオンラボリソースを取得し、最新バージョンのFactVerse Designerをインストールしてください。

URL：

FactVerse Designer - Official app in the Microsoft Store

ハンズオンラボ　シーン3を開く

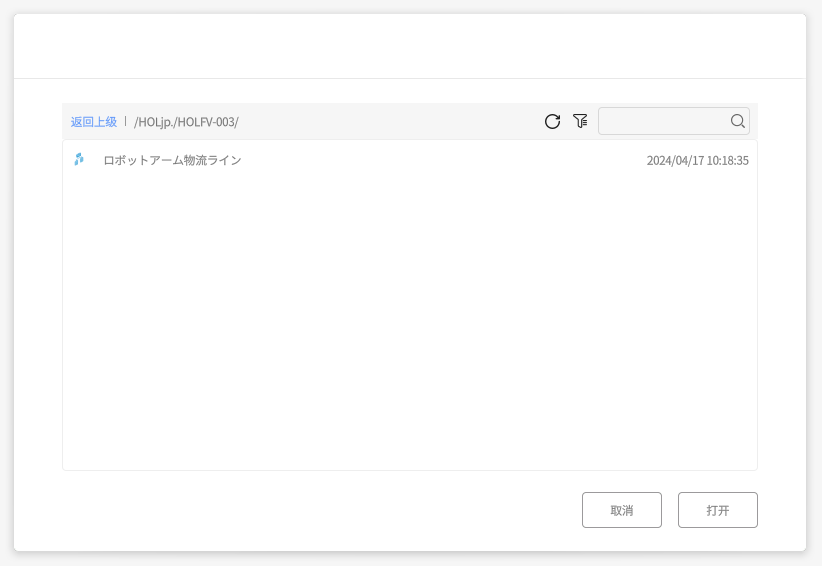

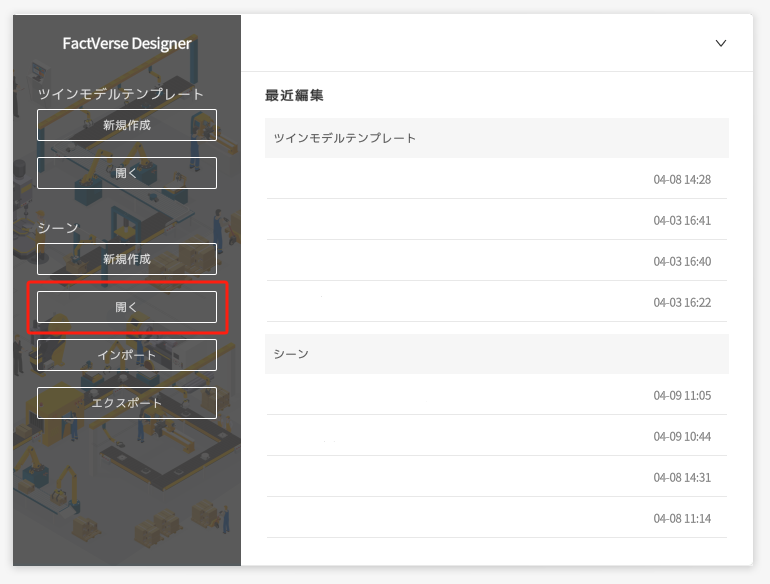

FactVerse Designerにログインし、「開く」をクリックし、下記画像のルートによって「ロボットアーム物流ライン」を開いてください。

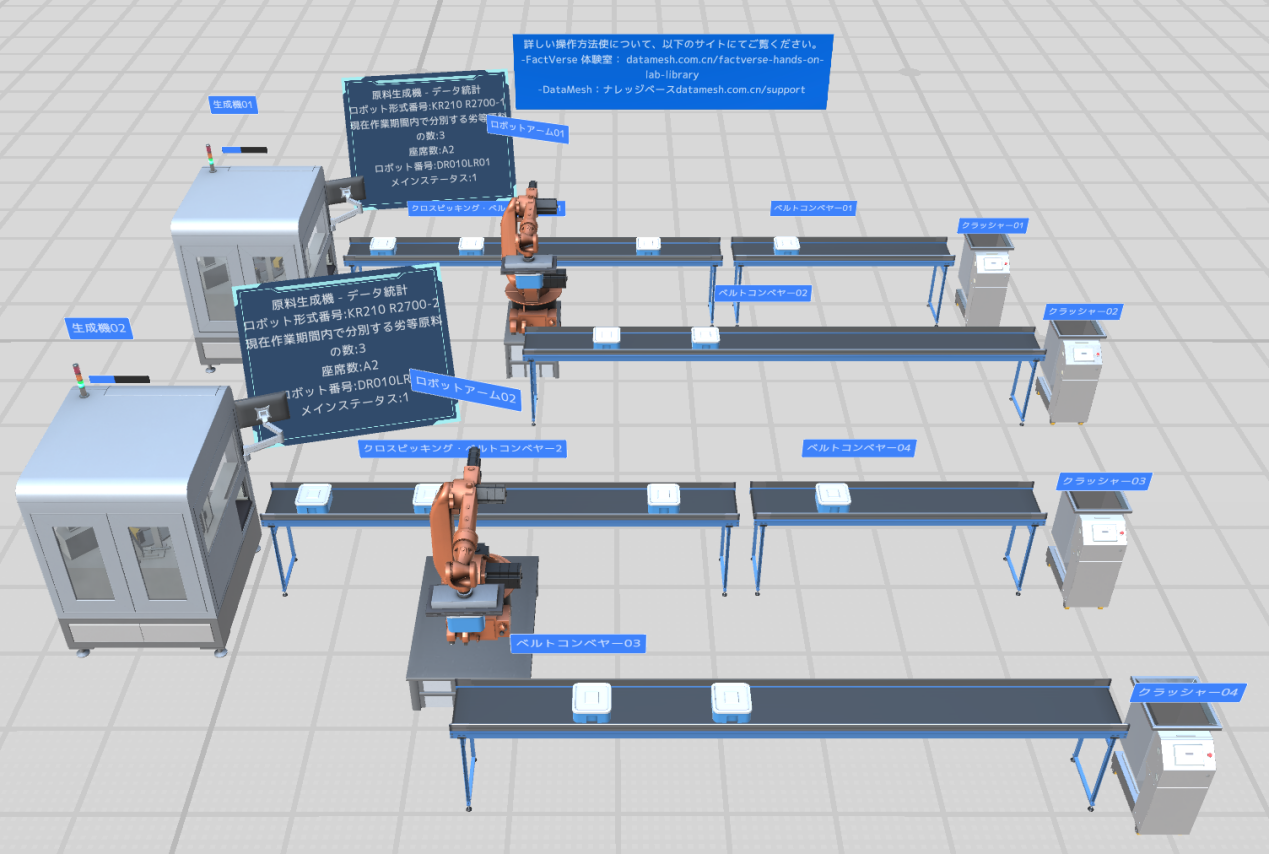

完成シーンをプレビュー

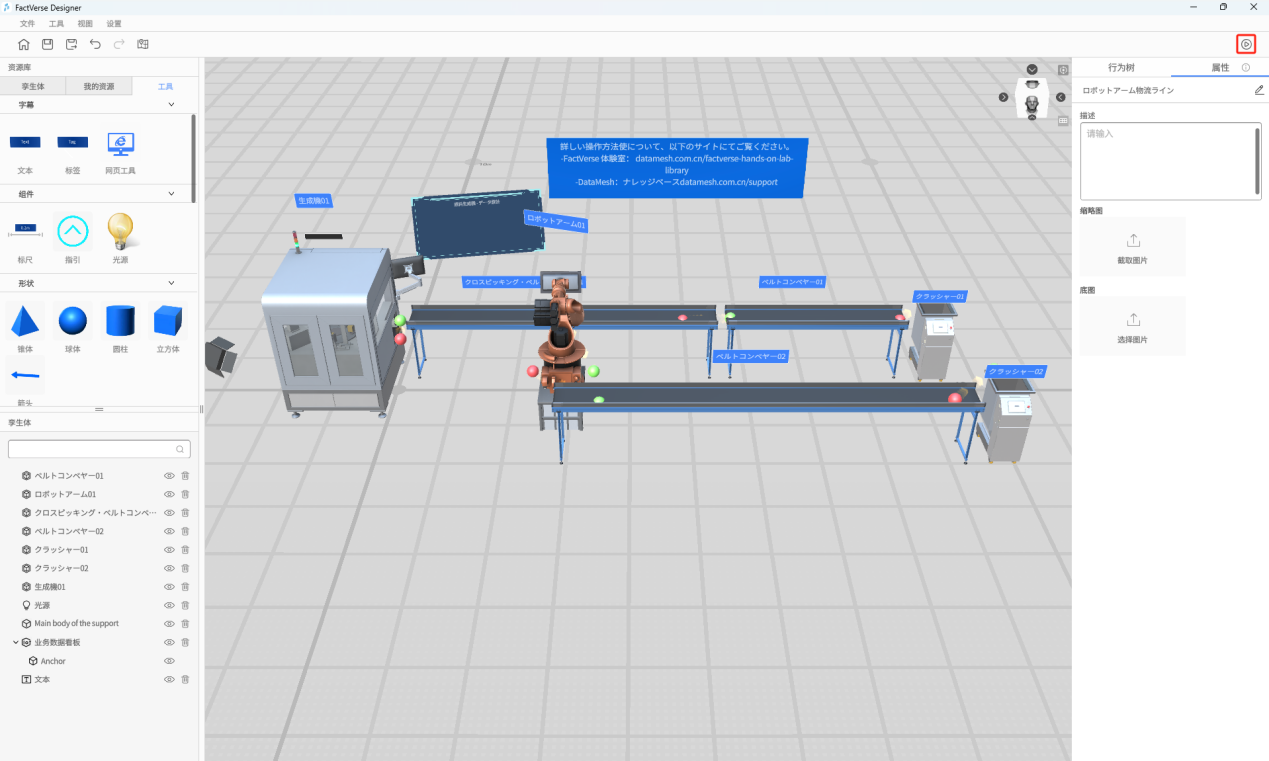

右上の再生ボタンをクリックし、完成シーンをプレビューしてください。

物流ラインをセットアップ

下記の手順に従って、同じ物流ラインをセットアップしてください。

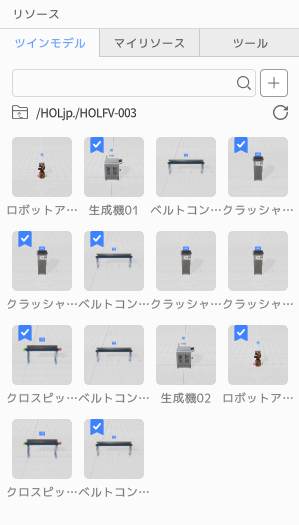

1）「リソース」から生成機02、ベルトコンベア03、ベルトコンベア04、クロスピッキング02、ロボットアーム02を編集盤にドラッグ＆ドロップしてください。

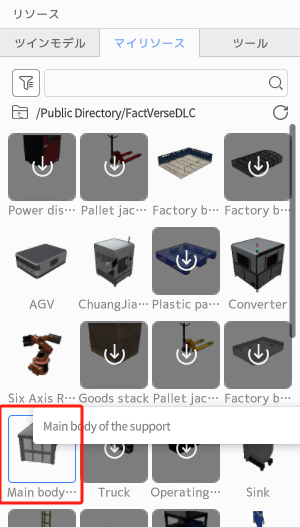

2）下記の画像が表示するルートの通り、「マイリソース」からオブジェクト「Main body of the support」を編集盤にドラッグ＆ドロップし、調整してください。

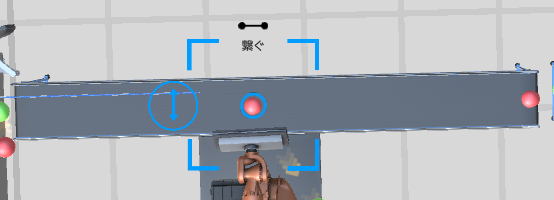

3）ツインモデルの出口と入口を順番に接続してください。

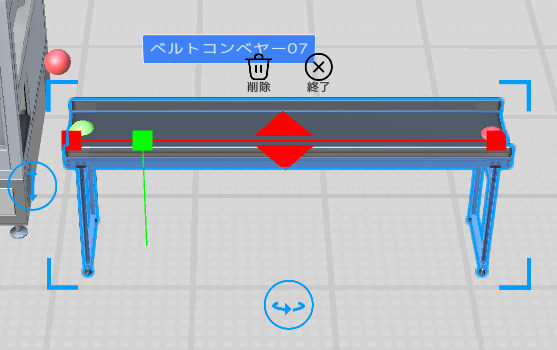

4）ベルトコンベアの位置と長さを調整してください。

5）クロスピッキング02の赤いボールの位置を調整してください。

通常のベルトコンベアの出力ロジックと異なり、クロスピッキングの出力は、中央の赤いボールによるものです。

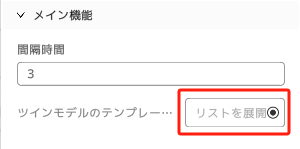

6）生成機02をクリックし、メイン機能から生成するオブジェクトを選択してください。

業務データパネルを追加

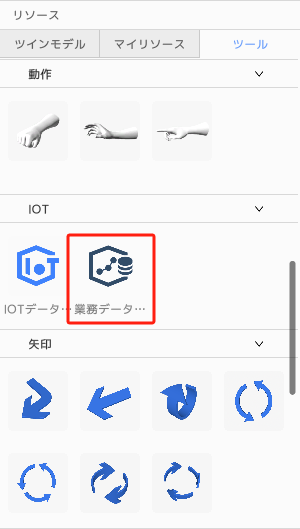

1）「ツール」から「業務データパネル」を探し、編集盤にドラッグ＆ドロップしてください。

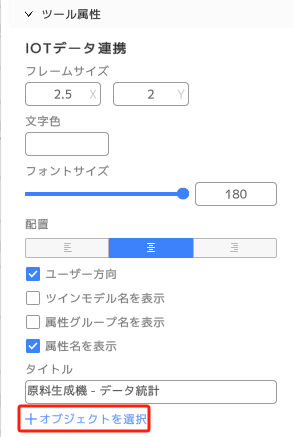

2）業務データパネルをクリックし、属性パネルでツール属性を下記の通りに編集してください。

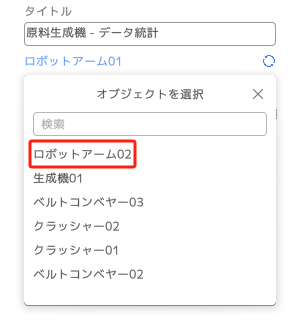

3）ツール属性パネルにツインモデルをクリックし、ドロップダウンメニューから「ロボットアーム02」を選択してください。

4）選択ボックスで 4 つの IOT 内容を選択してください。

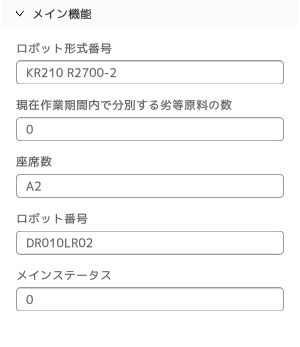

5）ロボットアーム02のメイン機能属性を編集してください。

完成した物流ラインをプレビュー

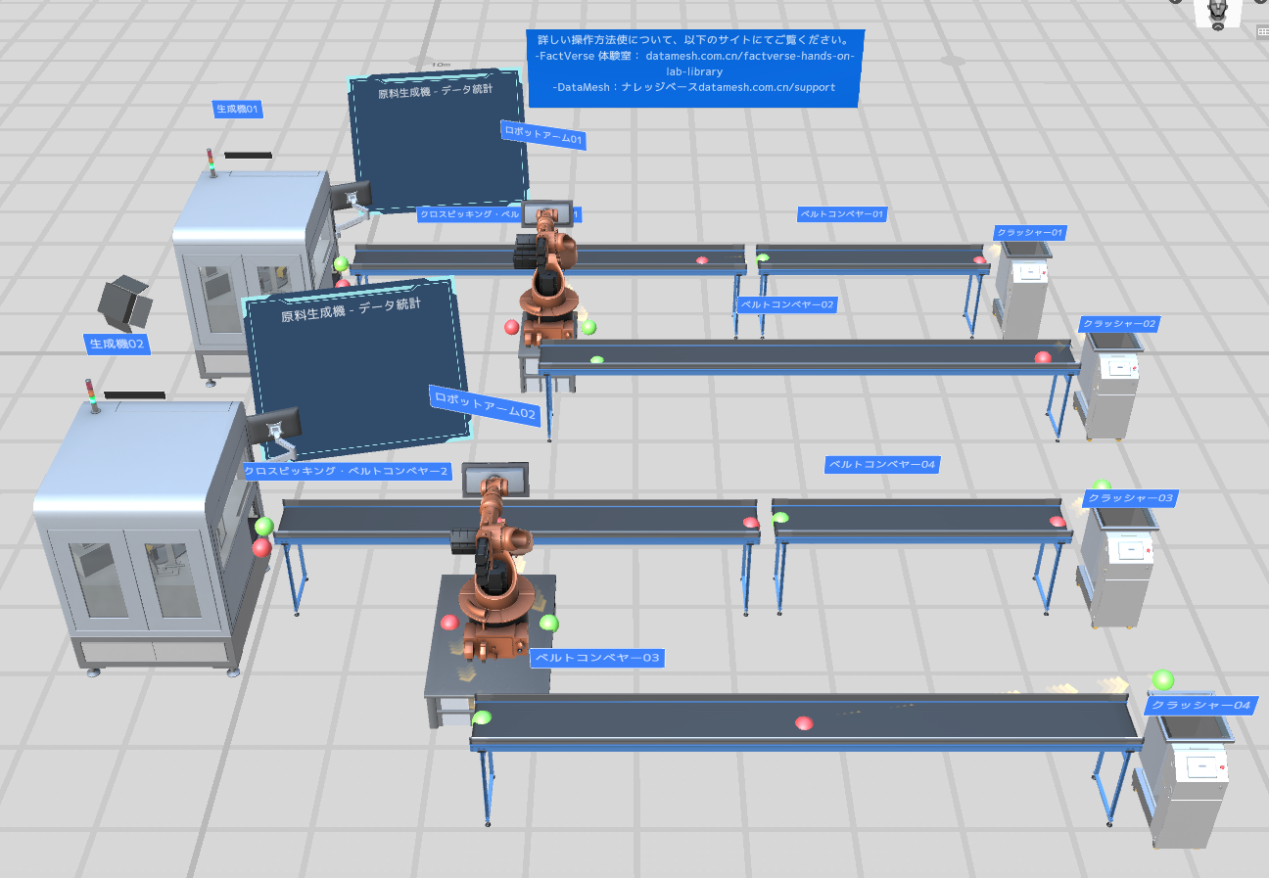

上記の手順を完成した後、右上の再生ボタンをクリックし、完成したシーンをプレビューし、業務データパネルのデータが、シーンの稼働に伴って変化することを確認できます。

以上、Designerハンズオンラボ3の内容となります。
